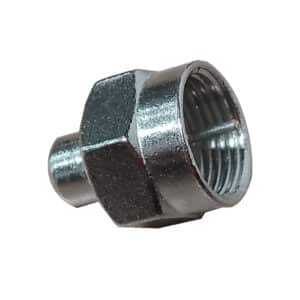

Carga terminal de 75ohms
Carga terminal de 75ohms es un resistor utilizado para terminar líneas de transmisión de radiofrecuencia (RF), como cables coaxiales, evitando reflexiones de señal que pueden degradar la calidad de la transmisión en redes de telecomunicaciones.
Se usan en una red de TV.
Carga terminal de 75ohms
es un componente pasivo, específicamente una resistencia con un valor de 75 Ohmios, diseñada para terminar correctamente una línea de transmisión de radiofrecuencia (RF) que tiene una impedancia característica de 75 Ohmios. Esta impedancia es estándar en muchos sistemas de telecomunicaciones, especialmente en aplicaciones de video y televisión, como:
- Televisión por cable (CATV)
- Televisión satelital (SATV)
- Sistemas de video vigilancia (CCTV)
- Algunas aplicaciones de radio
Función en las redes de telecomunicación:
La función principal de una carga terminal de 75 Ohms es absorber la energía de la señal de RF que llega al final de la línea de transmisión, evitando que esta se refleje de vuelta hacia la fuente. Las reflexiones de señal pueden causar varios problemas, incluyendo:
- Pérdida de potencia de la señal: La energía reflejada no llega al destino deseado.
- Formación de ondas estacionarias: La superposición de la señal original y la reflejada puede crear puntos de alta y baja intensidad de señal a lo largo de la línea, afectando la calidad de la transmisión.
- Interferencias: Las señales reflejadas pueden interferir con la señal original, causando distorsión o ruido.
- Daño a los equipos: En sistemas de alta potencia, las reflexiones pueden dañar los transmisores o receptores.
Al colocar una carga terminal de 75 Ohmios al final de una línea de transmisión de 75 Ohmios, se crea una adaptación de impedancia. Esto significa que la carga presenta la misma impedancia que la línea, lo que permite que la energía de la señal se transfiera eficientemente a la carga y se disipe en forma de calor, eliminando las reflexiones y asegurando una transmisión de señal limpia y óptima.
Aplicaciones típicas:
- Terminación de salidas no utilizadas: En divisores de señal (splitters) o conmutadores, las salidas que no se están utilizando deben terminarse con una carga de 75 Ohmios para evitar reflexiones.
- Pruebas y mediciones: Se utilizan para terminar puertos de equipos de prueba para realizar mediciones precisas de la señal.
- Sistemas de distribución de video: Aseguran una calidad de imagen óptima al finalizar las líneas de cable coaxial.
En resumen, una carga terminal de 75 Ohmios es un componente fundamental para mantener la integridad de la señal y el rendimiento óptimo en redes de telecomunicaciones que utilizan líneas de transmisión con una impedancia característica de 75 Ohmios. Su función de absorción de energía y prevención de reflexiones es crucial para una transmisión eficiente y de alta calidad.
