Conector mecánico de fibra óptica (SC-UPC) y (SC-APC) son dispositivos diseñados para realizar empalmes de fibra óptica de forma rápida y sencilla, sin la necesidad de utilizar una fusionadora. Estos conectores se utilizan ampliamente en redes de telecomunicaciones para la terminación de fibras ópticas en campo, la realización de pruebas, la conexión de equipos y la reparación de enlaces dañados.

Funcionamiento en las redes de telecomunicación:

En las redes de telecomunicación, los conectores mecánicos SC/UPC y SC/APC desempeñan un papel fundamental en la conexión física y la transmisión de señales ópticas entre diferentes componentes y equipos:

1. Terminación de fibra óptica: Permiten terminar los extremos de los cables de fibra óptica de manera rápida y eficiente, proporcionando una interfaz estándar para la conexión a otros dispositivos.
2. Conexión de equipos activos y pasivos: Facilitan la interconexión entre equipos activos (transmisores, receptores, switches, routers) y equipos pasivos (paneles de conexión, distribuidores ópticos, latiguillos).
3. Reparación de enlaces dañados: Ofrecen una solución rápida para restaurar la conectividad en enlaces de fibra óptica que han sido cortados o dañados, minimizando el tiempo de inactividad de la red.
4. Realización de pruebas y mediciones: Permiten conectar equipos de prueba, como reflectómetros ópticos en el dominio del tiempo (OTDR), para diagnosticar y verificar el rendimiento de los enlaces de fibra óptica.
5. Flexibilidad en instalaciones: Su facilidad de instalación los hace ideales para despliegues rápidos y para realizar modificaciones o ampliaciones en redes existentes sin la necesidad de equipos de empalme complejos.

Diferencias entre SC/UPC y SC/APC:

• SC (Subscriber Connector): Es el tipo de conector, caracterizado por su forma cuadrada y su mecanismo de conexión «push-pull» (empujar y tirar). Es un conector de uso generalizado en telecomunicaciones.

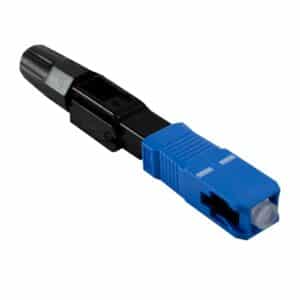

• UPC (Ultra Physical Contact): Indica el tipo de pulido de la férula cerámica que aloja la fibra óptica dentro del conector. El pulido UPC proporciona una superficie de contacto más fina y plana, lo que resulta en una menor pérdida de retorno (reflexión de la luz) en comparación con un pulido plano estándar (PC). Los conectores UPC suelen utilizarse en aplicaciones menos sensibles a la pérdida de retorno. Se identifican generalmente por su virola de color azul.

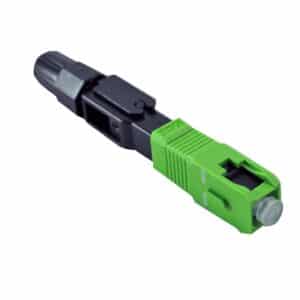

• APC (Angled Physical Contact): Indica que la férula cerámica está pulida con un ángulo de 8 grados. Este ángulo provoca que cualquier luz reflejada se desvíe hacia el revestimiento de la fibra, lo que reduce significativamente la pérdida de retorno. Los conectores APC son esenciales en aplicaciones sensibles a la reflexión, como CATV, FTTH y sistemas de transmisión de video de alta velocidad. Se identifican generalmente por su virola de color verde.

En resumen:

Los conectores mecánicos SC/UPC y SC/APC son herramientas esenciales en las redes de telecomunicaciones de fibra óptica, ya que proporcionan un método rápido, sencillo y eficiente para realizar conexiones y terminaciones de fibra óptica sin la necesidad de equipos de empalme por fusión. La elección entre UPC y APC dependerá de los requisitos específicos de la aplicación y la sensibilidad del sistema a la pérdida de retorno. Los conectores SC son un estándar ampliamente adoptado por su facilidad de uso y rendimiento confiable.
