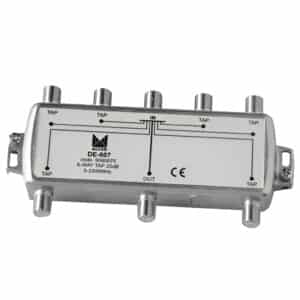

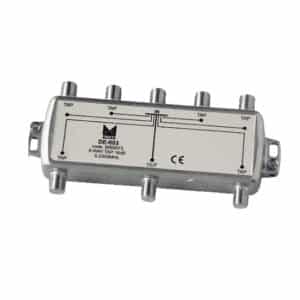

Los derivadores con 6 salidas atenuadas es un dispositivo pasivo utilizado en redes de telecomunicaciones para distribuir la señal de televisión de manera uniforme a múltiples puntos de conexión. A diferencia de un simple divisor, que divide la señal de forma equitativa, el derivador extrae una porción de la señal del tronco principal (línea de paso) y la dirige a las salidas atenuadas. El resto de la señal continúa por la línea principal para alimentar a otros derivadores o tomas.

Función en las redes de telecomunicación:

La función principal de este derivador es garantizar una distribución de señal equitativa y de alta calidad en instalaciones de televisión, especialmente en edificios residenciales, hoteles o redes de CATV (Televisión por cable). La atenuación variable en las salidas (16 dB, 20 dB y 25 dB) es su característica más importante y se utiliza para compensar las pérdidas de señal que se producen en el cableado.

• Salidas de 16 dB: Se utilizan para las tomas más alejadas del derivador, donde la pérdida de señal por el cableado es mayor. La atenuación baja permite que una señal más fuerte llegue al televisor.
• Salidas de 20 dB: Son las más comunes y se utilizan para las tomas a distancias intermedias, donde la señal recibida es aceptable.
• Salidas de 25 dB: Se utilizan para las tomas más cercanas al derivador, donde la pérdida de señal por el cableado es menor. La atenuación alta reduce la potencia de la señal, evitando que sea demasiado fuerte y cause distorsiones o sobrecarga en el televisor.

Variaciones del producto:

Si bien el producto base es un derivador con 6 salidas, existen variaciones en el mercado que se adaptan a diferentes necesidades:

• Número de salidas: Derivadores con 2, 4, 8 o más salidas para instalaciones de diferentes tamaños.
• Atenuación fija: Modelos con una sola atenuación en todas las salidas, por ejemplo, 15 dB o 20 dB.
• Rango de frecuencia: Derivadores que operan en diferentes rangos de frecuencia para señales de TV por cable, televisión digital terrestre (TDT) o radio.
• Conectores: Algunos modelos utilizan conectores F, mientras que otros utilizan conectores BNC o RCA, según el tipo de aplicación.
• Filtros: Algunos derivadores incluyen filtros para evitar interferencias de otras redes de telecomunicaciones, como las redes de telefonía celular 4G y 5G.

En resumen, los derivadores de 6 salidas con atenuación variable es una herramienta esencial para el diseño y la implementación de redes de televisión de alta calidad. Al permitir una distribución de señal equilibrada, garantiza una experiencia de visualización superior en todos los puntos de la red, independientemente de la distancia al derivador.
