Conector coaxial SMA Macho con Polaridad Inversa
Conector coaxial SMA Macho para cable 200 y 400 Polaridad Inversa tienen una impedancia característica de 50 Ω, llegando a una relación de onda estacionaria (VSWR) tan baja como 1:1.5 Utilizado ampliamente para aplicaciones en RF para equipos e instrumentación.
*Ancho de Banda: 0-18 GHz
*Perdida por inserción: Menor a 0.05 Db a 1.900MHz

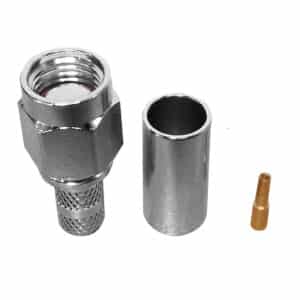

Este conector coaxial es un SMA Macho de Polaridad Inversa (Reverse Polarity SMA – RP-SMA), específicamente diseñado para su crimpado o soldadura a cables coaxiales de las series 200 (ej: RG-58, LMR-200) y 400 (ej: LMR-400). La característica de polaridad inversa significa que, a diferencia de un conector SMA estándar, este conector macho tiene una rosca interna pero sin pin central. Está diseñado para acoplarse con conectores RP-SMA Hembra, que tienen una rosca externa y un pin central.
Este tipo de conector es comúnmente utilizado en aplicaciones de redes inalámbricas, especialmente para la conexión de antenas WiFi, tarjetas de red inalámbricas, puntos de acceso, routers y otros dispositivos que operan en las bandas de frecuencia ISM (Industrial, Scientific and Medical). Su diseño asegura una conexión eléctrica y mecánica segura y confiable, minimizando la pérdida de señal durante la transmisión.
Función en las redes de telecomunicación:
El conector coaxial SMA Macho de Polaridad Inversa (RP-SMA Macho) desempeña una función fundamental en las redes de telecomunicación inalámbricas al proporcionar una interfaz física estandarizada y eficiente para la transmisión de señales de radiofrecuencia (RF). Su rol específico incluye:
- Conexión de antenas: Permite la conexión física de antenas externas a dispositivos inalámbricos. La antena es crucial para la emisión y recepción de ondas de radio que transportan los datos en la red.
- Interconexión de componentes: Facilita la conexión entre diferentes componentes de un sistema inalámbrico, como cables de extensión de antena, pigtails adaptadores y analizadores de espectro.
- Garantía de baja pérdida de señal: Un conector de buena calidad como este minimiza la atenuación de la señal RF durante la conexión, asegurando que la mayor cantidad posible de potencia se transmita entre los dispositivos, lo que se traduce en un mejor rendimiento de la red (mayor alcance, velocidad de datos más alta, menor latencia).
- Estandarización: El uso del estándar SMA (aunque en su variante de polaridad inversa) asegura la compatibilidad entre una amplia gama de dispositivos y componentes de diferentes fabricantes. La polaridad inversa se utiliza a menudo para distinguir las conexiones de antenas WiFi de otros tipos de conectores SMA, ayudando a prevenir conexiones incorrectas.
- Robustez mecánica: Proporciona una conexión física segura que puede soportar vibraciones y movimientos sin desconectarse fácilmente, lo cual es importante en muchas aplicaciones de telecomunicaciones.
Variaciones del producto:
Las variaciones de este tipo de conector pueden incluir:
- Tipo de conector para el cable: Pueden ofrecerse versiones para crimpado (la más común para cables coaxiales) o para soldadura.
- Material y revestimiento: Diferentes materiales (latón, acero inoxidable) y revestimientos (niquelado, dorado) pueden influir en la resistencia a la corrosión y la calidad de la conexión.
- Rango de frecuencia: Algunos conectores están optimizados para rangos de frecuencia específicos.
- Pérdida de inserción (Insertion Loss): Conectores de mayor calidad tendrán una menor pérdida de señal al conectarse.
- Resistencia de aislamiento: Importante para evitar cortocircuitos.
En resumen, el conector coaxial SMA Macho de Polaridad Inversa para cable 200 y 400 es un componente esencial en la infraestructura de redes de telecomunicación inalámbricas. Su función principal es proporcionar una conexión física confiable y de baja pérdida para la transmisión de señales de radiofrecuencia, permitiendo la correcta operación de dispositivos como antenas WiFi y otros equipos inalámbricos. La polaridad inversa es una característica distintiva importante en este tipo de conector.
