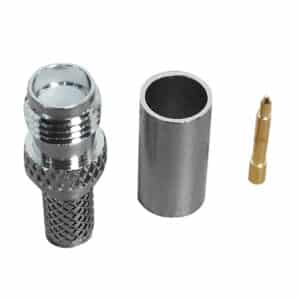

Conector coaxial SMA Hembra con Polaridad Inversa
Conector coaxial SMA Hembra con Polaridad Inversa tienen una impedancia característica de 50 Ω, llegando a una relación de onda estacionaria (VSWR) tan baja como 1:1.5 Utilizado ampliamente para aplicaciones en RF para equipos e instrumentación.
El conector coaxial SMA Hembra de Polaridad Inversa está diseñado para crimparse o soldarse a cables coaxiales de la serie 400 (como LMR-400 o equivalentes). Su función principal es proporcionar una conexión segura, confiable y de baja pérdida de señal entre diferentes componentes en sistemas de comunicación inalámbrica.
La característica de Polaridad Inversa es crucial. En un conector SMA estándar, el pin central es macho en el conector macho y hembra en el conector hembra. En un conector RP-SMA, esta polaridad se invierte:
- Conector RP-SMA Hembra: Tiene una carcasa exterior roscada con una copa central (sin pin).
- Conector RP-SMA Macho: Tiene una carcasa exterior con rosca interna y un pin central.
Esta inversión de polaridad se utiliza comúnmente en equipos WiFi para evitar la conexión accidental de antenas no diseñadas para ese propósito, ayudando a cumplir con regulaciones específicas sobre la potencia de transmisión.
Función en las redes de telecomunicación:
El conector SMA Hembra de Polaridad Inversa para cable 400 desempeña un papel fundamental en diversas redes de telecomunicación inalámbricas:
- Conexión de antenas: Es ampliamente utilizado para conectar antenas externas a puntos de acceso WiFi, routers inalámbricos, tarjetas de red inalámbricas, radios bidireccionales y otros dispositivos que operan en las bandas de frecuencia ISM (Industrial, Scientific and Medical) como 2.4 GHz y 5 GHz. El cable 400, al ser de baja pérdida, es ideal para tramos más largos entre el dispositivo y la antena, minimizando la degradación de la señal.
- Interconexión de equipos: Permite la conexión entre diferentes unidades de equipos de telecomunicaciones, como amplificadores de señal, divisores, combinadores y analizadores de espectro. La robustez del conector SMA y la baja pérdida del cable 400 aseguran una transmisión eficiente de la señal entre estos componentes.
- Sistemas de radio móvil: Se utiliza en algunos sistemas de radio móvil terrestre y marítima para conectar antenas a radios portátiles, móviles o bases.
- Equipos de prueba y medición: Es un conector estándar en equipos de laboratorio y de prueba para la conexión de señales de radiofrecuencia.
- Aplicaciones IoT (Internet de las Cosas): Con el crecimiento de dispositivos IoT que utilizan comunicación inalámbrica, el conector RP-SMA puede encontrarse en algunos módulos y gateways para la conexión de antenas externas que mejoren el alcance y la confiabilidad de la conexión.
En resumen, el conector coaxial SMA Hembra de Polaridad Inversa para cable 400 es un componente esencial para establecer conexiones de radiofrecuencia confiables y de baja pérdida en una amplia variedad de redes de telecomunicación inalámbricas. Su polaridad inversa lo distingue y asegura la compatibilidad con dispositivos específicos, mientras que su diseño para cable 400 permite su uso en aplicaciones que requieren una mínima atenuación de la señal en tramos de cable significativos.
