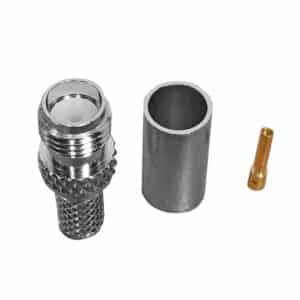

Conector coaxial SMA Hembra
Conector coaxial SMA Hembra para cable 200 y 400 tienen una impedancia característica de 50 Ω, llegando a una relación de onda estacionaria (VSWR) tan baja como 1:1.5 Utilizado ampliamente para aplicaciones en RF para equipos e instrumentación.
*Ancho de Banda: 0-18 GHz
*Perdida por inserción: Menor a 0.05 Db a 1.900MHz
El conector coaxial SMA (SubMiniature version A) hembra está diseñado específicamente para la terminación de cables coaxiales de los tipos LMR-200, RG-58, LMR-400, RG-8 y equivalentes. Su interfaz roscada proporciona una conexión mecánica robusta y eléctricamente eficiente, crucial para mantener la integridad de la señal en aplicaciones de radiofrecuencia.
Características y beneficios:
- Compatibilidad con cables 200 y 400: Diseñado para adaptarse a los diámetros y características eléctricas de cables coaxiales de las series 200 (aprox. 5mm de diámetro) y 400 (aprox. 10mm de diámetro), ofreciendo versatilidad en diversas aplicaciones.
- Conexión roscada segura: La interfaz roscada garantiza una conexión firme y resistente a vibraciones, evitando desconexiones accidentales y asegurando una transmisión de señal continua.
- Baja pérdida de inserción: Fabricado con materiales de alta calidad y diseño preciso para minimizar la pérdida de señal en el punto de conexión, lo que es fundamental para el rendimiento de sistemas RF.
- Amplio rango de frecuencia: Adecuado para su uso en un amplio espectro de frecuencias, desde DC hasta varios GHz, lo que lo hace versátil para diversas aplicaciones de telecomunicaciones.
- Durabilidad y resistencia: Construido con materiales resistentes a la corrosión para asegurar una larga vida útil y un rendimiento confiable incluso en entornos exigentes.
- Fácil instalación (requiere herramientas específicas): La instalación generalmente implica pelar el cable coaxial, insertar los componentes del conector y crimpar o soldar según el tipo específico de conector. Se requieren herramientas de crimpado o soldadura especializadas para asegurar una conexión adecuada.
Función en las redes de telecomunicación:
El conector coaxial SMA hembra desempeña un papel fundamental en las redes de telecomunicación al facilitar la interconexión de diversos componentes y subsistemas de RF:
- Conexión de antenas a equipos: Permite conectar antenas a radios, puntos de acceso inalámbricos, estaciones base y otros equipos de transmisión y recepción de señales.
- Interconexión de módulos y tarjetas RF: Se utiliza para conectar módulos de radiofrecuencia dentro de equipos de telecomunicaciones, como tarjetas de transmisión, receptores y analizadores de espectro.
- Conexión de cables de prueba y medición: Facilita la conexión de analizadores de red, osciloscopios y otros instrumentos de prueba para la caracterización y el mantenimiento de sistemas RF.
- Interconexión en sistemas de comunicación inalámbrica: Es un conector común en sistemas WiFi, Bluetooth, Zigbee, redes celulares y otros sistemas de comunicación inalámbrica.
- Conexión en sistemas de televisión por cable y satelital: Aunque menos común que los conectores tipo F, los SMA pueden encontrarse en algunos equipos y componentes de estas redes.
En resumen, el conector coaxial SMA hembra para cable 200 y 400 es un elemento pasivo esencial que permite la transferencia eficiente y segura de señales de radiofrecuencia entre diferentes componentes en las redes de telecomunicación. Su robustez, baja pérdida y amplio rango de frecuencia lo convierten en una opción confiable para una variedad de aplicaciones inalámbricas y de comunicación.
